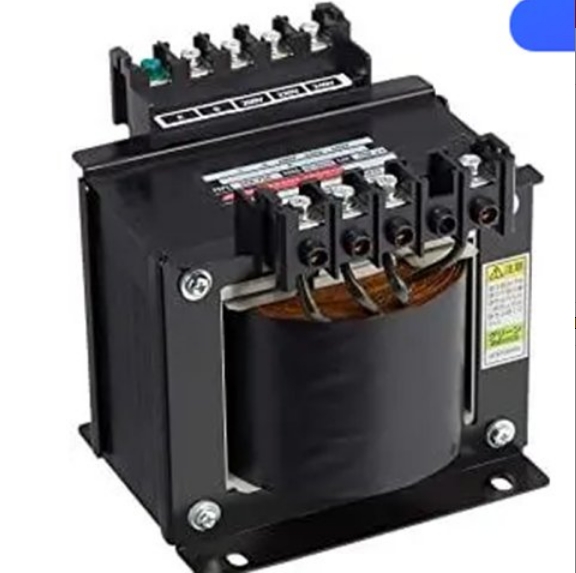

日本 CENTER 相原 NYSA-300N 变压器
| 形式 | 受注 | 仕様 | 端子 ネジ | 寸法(mm) | 重量 (kg) | 取付穴 (Φ) | ダウンロード | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 一次電圧 | E | 二次電圧 | 容量 | 形状 | W | H | D | A | B | DXF | ||||||
| NYSA-50N | 0 | 380V | 400V | 420V | 440V | E | 0 | 100V | 115V | 50VA | TB | M3.5 | 76 | 90 | 105 | 55 | 70 | 1.5 | 4.5×10 |  |  | |
| NYSA-100N | 100VA | TB | M3.5 | 86 | 98 | 105 | 62 | 68 | 2 | 4.5×10 | | | ||||
| NYSA-150N | 150VA | TB | M3.5 | 96 | 107 | 115 | 66 | 84 | 2.9 | 5.5×10 | | | ||||
| NYSA-200N | 200VA | TB | M3.5 | 105 | 115 | 110 | 75 | 65 | 3.3 | 5.5×10 | | | ||||
| NYSA-300N | 300VA | TB | M3.5 | 105 | 115 | 125 | 75 | 80 | 4.2 | 5.5×10 | | | ||||
| NYSA-500N | 500VA | TB | M3.5 | 115 | 125 | 115 | 85 | 93 | 5.3 | 7×11 | | | ||||
| NYSA-750N | 750VA | TB | M3.5 | 134 | 141 | 120 | 111 | 94 | 7.2 | 7×15 | | | ||||
| NYSA-1KN | 1KVA | TB | M3.5 /M4 | 153 | 157 | 125 | 111 | 95 | 9.3 | 7×15 | | | ||||
| NYSA-1.5KN | 1.5KVA | TB | M4 | 153 | 157 | 145 | 111 | 115 | 12.1 | 7×15 | | | ||||
| NYSA-2KN | 2KVA | TB | M4 /M5 | 177 | 185 | 195 | 90 (140) | 145 | 17 | 7×20 (7×11) | | | ||||
| NYSA-3KN | 3KVA | TB | M4 /M5 | 180 | 190 | 200 | 90 (140) | 147 | 22 | 7.0×20 (7.0×11) | ||||||
