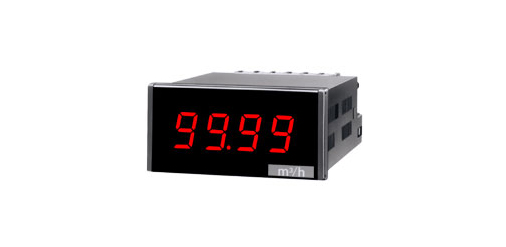

日本 TSURUGA 鹤贺 MODEL 3011A 显示器

2025-09-15 18:02:14 admin

表示内容

输入规格

1)	数值
	3011A：	BCD代码并行输入 100位～103位的数字数据以并行BCD代码输入。
	3011B：	BCD代码位串输入位单位为103位～100位按BCD代码依次输入。
2)	极性(POL)
	（－）表示点灯正逻辑时 "L" 负逻辑时 "H"
3)	小数点(DP)
	DP1,DP2,DP3を选择し、"L"水平にすると、101位～103位的小数点被点亮。
4）	P/N切换 BCD,POL的输入逻辑切换。正逻辑时 "L" 负逻辑时 "H"
5)	闩锁(LATCH)
	3011A：	将级别设置为“L”时，会保留BCD、POL的数据。
	3011B：	在“L”电平记录当时的BCD数据，并在“H”电平保持。
6）	灯测试（LT） "L"电平时为100位～103位的所有段以及（－）显示，小数点会点亮。注）当输入为12V或24V电压且LT引脚开放时，“L”电平将被激活并处于灯测试状态。

供給電源

AC90～132V或AC180～250V
50/60Hz　约10VA
DC12V±10%　约500mA
DC24V±10%　约300mA
